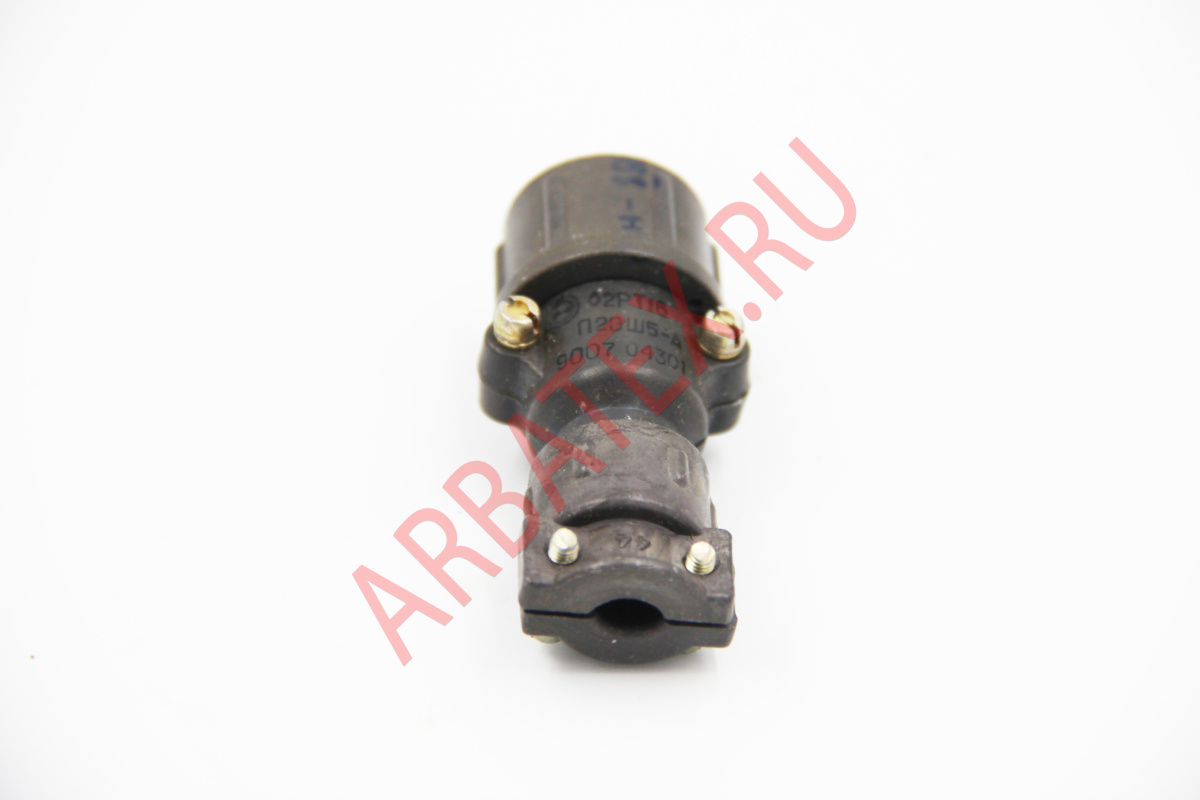

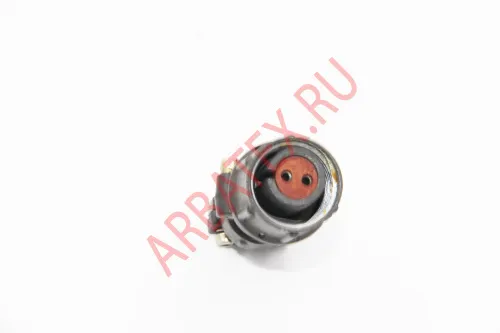

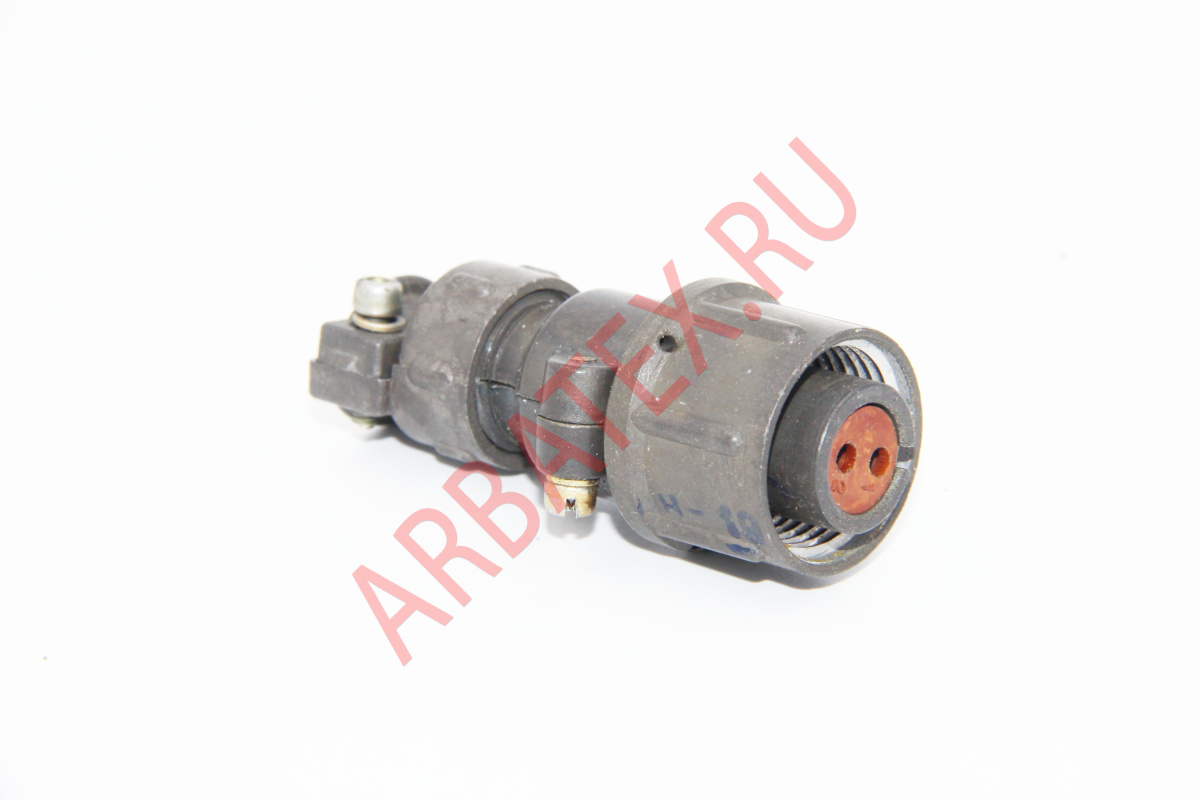

2РТ16П2ЭШ5-А розетка кабельная

Условное обозначение:

Розетка 2РТ16П2ЭШ5-А, где:

2РТ - тип соединителя.

16 - условный размер корпуса.

П - с прямым патрубком.

2 - количество контактов.

Э - для экранированного кабеля.

Ш - розетка.

5 - сочетания контактов.

А - обозначение материала изолятора.

Технические характеристики 2РТ16П2ЭШ5-А:

Рабочий ток - 10 А.

Максимальное рабочее напряжение постоянного тока - не более 700 В.

Диаметр контактов - 1,5 мм.

Покрытие контактов - серебро.

Сопротивление контактов - 2,5 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Количество сочленений-расчленений изделий соединителей 2РТ16П2ЭШ5-А - 500.

Минимальная наработка - 1000 ч.

Срок сохраняемости изделия разъём 2РТ16П2ЭШ5-А - не менее 20 лет.

Сочленение соединителей - резьбовое.

Метод монтажа - пайка.

Габаритные размеры - 52,1×29,5×25,5 мм.

Варианты исполнения розеток 2РТ16П2ЭШ5-А в зависимости от вида приёмки:

- отдел технического контроля - 2РТ16П2ЭШ5-А ОТК;

- особо стойкие (особо стабильные) - ОС2РТ16П2ЭШ5-А, 2РТ16П2ЭШ5-А ОС;

- приемка заказчика - 2РТ16П2ЭШ5-А ПЗ;

- военная приемка - 2РТ16П2ЭШ5-А ВП.
