КУ208В тиристор

Описание

Тиристоры кремниевые КУ208В, планарные, структуры p-n-p-n, триодные, незапираемые, симметричные.
Предназначены для работы в качестве симметричных переключающих элементов средней мощности для устройств автоматического регулирования и коммутации цепей силовой автоматики на переменном токе.

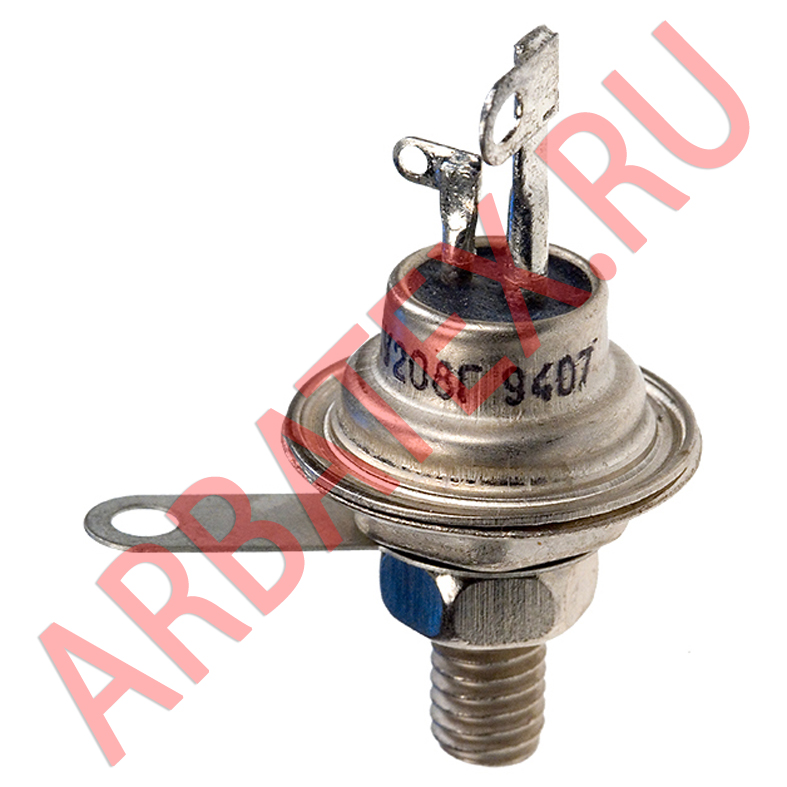

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип прибора приводится на корпусе.

Электрические параметры

Напряжение в открытом состоянии при Iос=5 А, Т=+25 и -60°С, не более	2 В
Отпирающее импульсное напряжение управления, не более:
при Т=+25°С для КУ208А-КУ208Г	5 В
при Т=-60°С для 2У208А-2У208Г	7 В
Отпирающий импульсный ток управления при Uзс=10 В, не более:
при Т=+25°С:
2У208А-2У208Г	150 мА
КУ208А-КУ208Г	160 мА
при Т=-60°С для 2У208А-2У208Г	250 мА
Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, Т=-60°С и Тмакс, не более	5 мА
Время включения при Uзс=Uзс.макс и Iос=5 А, не более	10 мкс
Время включения при Uзс=Uзс.макс и Iос=5 А, не более	150 мкс
Ток удержания при Uзс=10 В, не более	150 мА

Предельные эксплуатационные данные

Постоянное напряжение в закрытом состоянии:
2У208А, КУ208А	100 В
2У208Б, КУ208Б	200 В
2У208В, КУ208В	300 В
2У208Г, КУ208Г	400 В
Импульсное напряжение управления при tи≤50 мкс	10 В
Скорость нарастания напряжения в закрытом состоянии:
КУ208А-КУ208Г	10 В/мкс
2У208А-2У208Г	15 В/мкс>
Постоянный ток или действующее значение синусоидального тока в открытом состоянии:
при Т=-60...+70°С	5 А
при Тк=+110°С для 2У208А-2У208Г	0,5 А
Импульсный ток в открытом состоянии:
при Т=-60...+70°С:
2У208А-2У208Г	15 А
КУ208А-КУ208Г	10 А
при Тк=+110°С для 2У208А-2У208Г	1,5 А
Импульсный перегрузочный ток в открытом состоянии в течение одного полупериода синусоидального сигнала на частоте f=50 Гц:
при Тк=-60...+70°С	30 А
при Тк=+110°С для 2У208А-2У208Г	3 А
Прямой импульсный ток управления	500 мА
Прямой импульсный ток управления при tи≤50 мкс	1 А
Средняя рассеиваемая мощность:
при Тк=-60...+70°С	10 Вт
при Тк=+110°С для 2У208А-2У208Г	1 Вт
Импульсная рассеиваемая мощность управления при tи≤50 мкс, fу<400 Гц и Тк=-60...+70°С	5 Вт
Предельная частота	400 Гц
Температура окружающей среды
2У208А-2У208Г	-60°С...Тк=+110°С
КУ208А-КУ208Г	-60°С...Тк=+85°С

Параметры и характеристики

Масса тиристора не более 12 г., с комплектующими деталями не более 18 г.

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
